高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车
  • 国六江铃21米高空作业车

国六江铃21米高空作业车

  所属型号 产品中心

优惠活动:来电咨询

产品亮点

FEATURES

/202304/1682666797_2f9bd16096cc76f534db.jpg/202304/1682666797_e2920e5cd9f0961a689e.jpg/202304/1682666797_2bc8973c1810e1136ace.jpg/202304/1682666797_5cb38fe4f564f4a0d49c.jpg

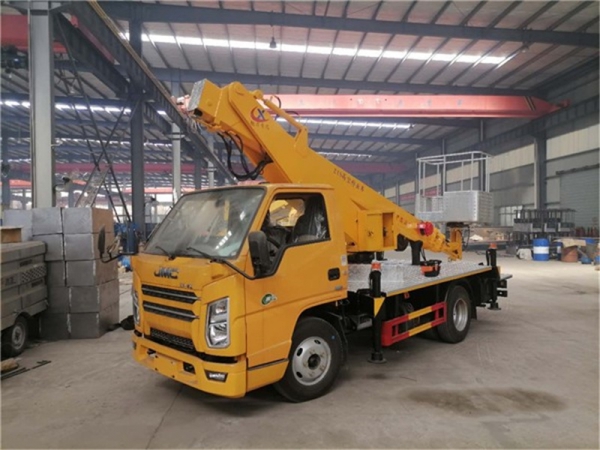

整车外形照片

/202304/1682666797_8d576ad0c4bf1b0f7a72.jpg

/202304/1682666797_0d01869ea5fa5064a557.jpg

/202304/1682666797_0cf1f3c10fedb390f4c7.jpg

/202304/1682666797_adfb1c42ec533d4b86e8.jpg

/202304/1682666797_510b0dc7d6daf8c458d8.jpg

/202304/1682666798_8bb7fa7e543eff809b72.jpg

主要技术参数:

HNY5047JGKJ6高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

5990

总宽

mm

2010

总高

mm

3060

质量参数

乘坐人数(含驾驶员)

2

总质量

kg

4495

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

21

**大作业高度时作业幅度

m

2.9

**大作业幅度

m

9.5

**大作业幅度时作业高度

m

4.5

支腿跨距

横向

mm

3660

纵向

mm

4300

臂架变幅时间

s

60

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

前悬

mm

1075

后悬

mm

1815

后伸

mm

/

轴距

mm

2800

**高行驶速度

Km/h

**

**小离地间隙

mm

223

接近角

.

21

离去角

.

16



配置说明

部件名称

简要说明

底盘

江铃

发动机

柴油发动机,国六排放

驾驶室

单排座,可乘坐2人,驾驶室配置空调,方向助力

围板及走台板

不锈钢围栏及防滑走台板

取力系统

手动操作

工作平台mm

1**x650x1150

臂架形式

四节五边型工作臂,同步伸缩

支腿

X型,单独可调

操作

遥控器电气操作

**系统

电液比例**系统,也可选装负载比例系统,实现双动作同步,实现无级调速

调平系统

液压自动调平



基本功能及配置

21米高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度21米,**大作业幅度9.5米。

名称

简要说明

上下车自动互锁装置

用于上下车互锁,防止误操作发生危险

水平检测功能

实时检测整车是否水平

应急电动应急泵

       当发动机及主泵发生故障时,可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯,照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

实时通讯

在平台和地面配有无线对讲







主要性能特点

l  K型支腿,稳定性好,可同时或单独操作,适应多种工况。

l  主要配套液压、电器件:平衡阀、**器等均为进口件,全比例系统配座椅。

l  底盘采用江铃国六底盘,配有空调,方向盘采用液压助力。

l

/202304/1682666798_fc7b784c2654ec245008.jpg

下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。

l  平台左右回转采用进口封闭式摆动缸形式或电机驱动形式,工作灵活方便,安全可靠。

l  电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。

l  四边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。

l  整车电器采用CAN总线**系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。



备注:以上所列参数仅供用户参考,本公司保留对车型产品改进的权利。
